Bộ trao đổi nhiệt dạng tấm Plate Heat Exchanger (PHE)
Bộ trao đổi nhiệt dạng tấm là một loại bộ trao đổi nhiệt có thể được lắp đặt trong dây chuyền sản xuất hoặc đường ống tiện ích để làm nóng hoặc làm mát chất lỏng. Nó sử dụng một tấm kim loại chống ăn mòn rất mỏng (như thép không gỉ hoặc titan) để truyền nhiệt giữa hai chất lỏng. So với bộ trao đổi nhiệt thông thường, bộ trao đổi nhiệt dạng tấm có diện tích bề mặt lớn hơn, do đó tốc độ truyền nhiệt được tăng lên.
Thiết bị trao đổi nhiệt dạng tấm Hisaka có các tấm trao đổi nhiệt được thiết kế kiểu xương cả có các rảnh bố trí thưa và độ sâu trung bình sâu, phù hợp với các ứng dụng yêu cầu độ truyền nhiệt trung bình (NTU).
Các vật liệu được sử dụng thường xuyên nhất cho các tấm của Bộ trao đổi nhiệt dạng tấm là:
Thép không gỉ (AISI 304, 316)
Titanium
Nhôm.
Các nếp gấp trên các tấm ép chất lỏng đi theo một đường quanh co, tạo khoảng cách giữa hai tấm liền kề b, từ 1 đến 5 mm. Các chất lỏng có thể đi qua các kênh nối tiếp (một giải pháp ít phổ biến hơn) hoặc song song bằng cách tạo ra các cấu hình ngược dòng hoặc dòng điện.
Cấu hình nối tiếp được sử dụng khi có tốc độ dòng chảy nhỏ cho mỗi chất lỏng nhưng nhiệt độ tăng cao; vấn đề lớn nhất là sự sụt giảm áp suất cao và dòng điện ngược không hoàn hảo.
Cấu hình song song với các kênh ngược dòng được sử dụng cho tốc độ dòng chảy cao với nhiệt độ giảm vừa phải và được sử dụng rộng rãi nhất.
Khi có sự chênh lệch lớn giữa tốc độ dòng chảy (hoặc giữa độ giảm áp suất tối đa cho phép) của hai chất lỏng, bộ trao đổi có thể chạy hai lần bằng chất lỏng có lưu lượng thấp hơn (hoặc tổn thất cao hơn) để cân bằng các giá trị độ sụt áp hoặc cụ thể tốc độ dòng chảy trong các kênh.
Hình vẽ cho thấy các cấu hình khác nhau: song song, nối tiếp và hỗn hợp
Một trong những vấn đề phổ biến nhất đối với bộ trao đổi nhiệt dạng tấm là việc cung cấp song song tất cả các kênh không đều. Trên thực tế, chất lỏng có xu hướng phân phối với số lượng lớn hơn ở kênh đầu tiên thay vì kênh cuối cùng để cân bằng độ giảm áp suất.
Khi số lượng tấm tăng lên, sự phân phối đồng đều giảm, dẫn đến hiệu suất tổng thể của bộ trao đổi nhiệt giảm.
Có hai loại bộ trao đổi nhiệt dạng tấm cơ bản: Bộ trao đổi nhiệt dạng tấm hàn BPHE và Bộ trao đổi nhiệt dạng tấm PHE.

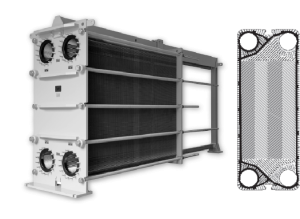

Trong PHE, các tấm tạo ra một khung trong đó các tấm được ép bằng các đầu và thanh giằng, đồng thời độ kín được đảm bảo bằng các miếng đệm. Các miếng đệm, ngoài tác dụng bịt kín, còn có tác dụng định hướng dòng chất lỏng và được đặt dọc theo các rãnh ở các cạnh của tấm.
Nhiệt độ tối đa được sử dụng để làm kín các bộ trao đổi nhiệt là từ 80°C đến 200°C trong khi áp suất có thể đạt tới 25 bar.
Vòng đệm có nhiều loại cao su butyl hoặc silicone.
Các đặc điểm chính của các loại bộ trao đổi nhiệt dạng tấm là:
– Tháo dỡ nhanh chóng và dễ dàng để làm sạch và kiểm soát các hoạt động.
– Thích ứng với các điều kiện vận hành thay đổi bằng cách thêm hoặc bớt các tấm nhiệt để điều chỉnh dòng nhiệt được lắp đặt.
– Bất kỳ rò rỉ chất lỏng nào do miếng đệm bịt kín không hoàn hảo sẽ không làm nhiễm bẩn chất lỏng khác mà được dẫn đi.
– Có thể sử dụng các vật liệu kém thích ứng với hàn, chẳng hạn như titan.
– Các miếng đệm giới hạn giá trị áp suất và nhiệt độ tối đa.
– Chi phí có thể cao do thiết kế khuôn, máy ép và toàn bộ quá trình sản xuất.
– Giá thành miếng đệm cao.
Đơn vị cung cấp Bộ trao đổi nhiệt dạng tấm chính hãng, chất lượng
Công ty TNHH TM-KT Vũ Tấn với nhiều năm kinh nghiệm trong lĩnh vực cung cấp Plate heat exchanger (Bộ trao đổi nhiệt); máy bơm hóa chất; máy lọc hóa chất; vật tư titanium;… đội ngũ nhân viên chuyên nghiệp; tư vấn tận tình; hàng nhập chính hãng và tồn kho có sẵn. Chúng tôi tự tin sẽ đáp ứng được những yêu cầu của quí khách hàng về chất lượng sản phẩm và dịch vụ; giao hàng nhanh và giá cả cạnh tranh, hợp lí.
Ngoài ra chúng tôi còn nhận vệ sinh; bảo dưỡng; thay tấm và gasket cho trao đổi nhiệt tại nhà máy.
Cung cấp gasket và tấm cho tất cả các hãng trao đổi nhiệt như: Alfa Lavan; Gea; Sonde; APV; Tranter; Swep; Schmidt; Vicarb; Hisaka và các hãng khác v.v…
